pcb在線鐳雕機參數配置方案

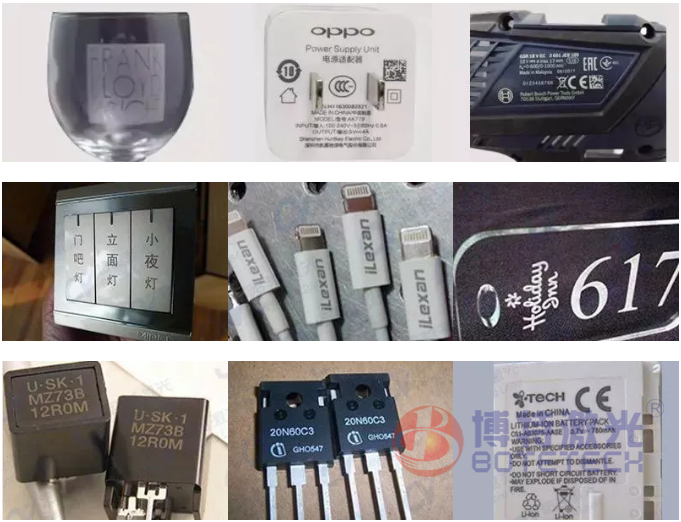

在現代電子制造領域，PCB在線鐳雕機（又稱激光打標機）已經成為生產線上不可或缺的設備，廣泛應用于電路板的二維碼打標、序列號標識、追溯碼打印等環節。相比傳統的噴墨印刷或標簽粘貼，激光打標具有標識清晰、不可擦除、環保無耗材等優勢。為了實現高效率、高精度、低故障率的在線鐳雕應用，合理的參數配置方案至關重要。
本文將圍繞激光類型、光學系統、控制系統、機械平臺、通訊接口及輔助功能等方面，提供一套實用的PCB在線鐳雕機參數配置方案。
一、激光器配置（核心部件）
* 激光類型：選用紫外激光器（355nm）或綠光激光器（532nm），波長短，熱影響小，更適合PCB等熱敏材質，打標清晰不傷板。
* 激光功率：常規選擇3W/5W/10W紫外激光器，其中：
* 3W適合小批量、多樣化生產；
* 5W為中大型生產線通用款；
* 10W適合高速打標，適應更高產能。
* 脈沖頻率：20-150kHz可調，推薦頻率為40-80kHz，平衡速度與打標深度。
* 光斑直徑：<20μm，確保打標二維碼、字符線寬細膩，便于后續機器視覺識別。
二、掃描振鏡系統
* 型號：高速數字式振鏡系統；
* 掃描速度：推薦≥7000mm/s；
* 重復定位精度：±0.01mm；
* 鏡頭配置：F-Theta場鏡，典型型號為F160/F254，覆蓋打標面積可達100x100mm 或 200x200mm；
* 冷卻方式：風冷或水冷，10W以上推薦水冷。
三、機械結構與平臺
* 平臺類型：一體式結構，具備流水線對接能力；
* XY平臺重復精度：±0.02mm；
* Z軸調節范圍：100mm（自動調焦可選）；
* 裝夾方式：兼容夾持與真空吸附，支持不同尺寸PCB固定。
四、視覺識別系統（選配）
* 工業相機：200萬-500萬像素；
* 對位方式：MARK點自動定位、二維碼讀取并糾偏打標；
* 識別速度：<0.5秒，滿足節拍要求；
* 照明系統：環形LED冷光源，保證圖像清晰度。
五、控制系統與軟件
* 控制平臺：基于FPGA或嵌入式運動控制卡；
* 打標軟件：支持EZCAD或定制打標軟件，兼容MES系統對接；
* 支持?jǐn)?shù)據格式：文本、二維碼、條碼、圖片等；
* 功能擴展：支持動態數據導入、自動生成流水號、數據庫調用。
六、通訊接口與自動化對接
* 通訊協議：支持RS232、Ethernet、TCP/IP、OPC UA、Modbus；
* 與產線對接方式：
* 上位機控制打標；
* 與貼片機、測試機數據同步；
* 與自動上下料裝置聯動；
* 遠程監控功能：具備工控機或網關接口，可實現遠程運維和設備狀態采集。
七、輔助功能與安全配置
* 除煙除塵系統：搭配高效負壓排煙設備，防止PCB表面碳化污染；
* 激光防護罩：全封閉設計，符合激光等級Class 1防護要求；
* 安全互鎖裝置：開門自動斷激光，保證操作人員安全；
* 工作狀態指示燈：紅/綠/黃三色狀態提示，便于車間管理。
八、推薦應用場景
* SMT貼片前PCB二維碼唯一識別碼標刻；
* 多層板、剛撓結合板自動打標追溯；
* 電源板、充電器主控板等中小尺寸批量打標；
* 支持5秒內完成一塊板的打標任務，適配高速SMT生產線。
通過上述配置方案，PCB在線鐳雕機可實現高精度、高速、自動化、一體化的打標任務，助力企業實現生產追溯信息化與質量精細化管理。根據產線節拍與PCB板材質差異，可進一步定制打標參數，以獲得最佳的性?xún)r(jià)比和穩定性。
