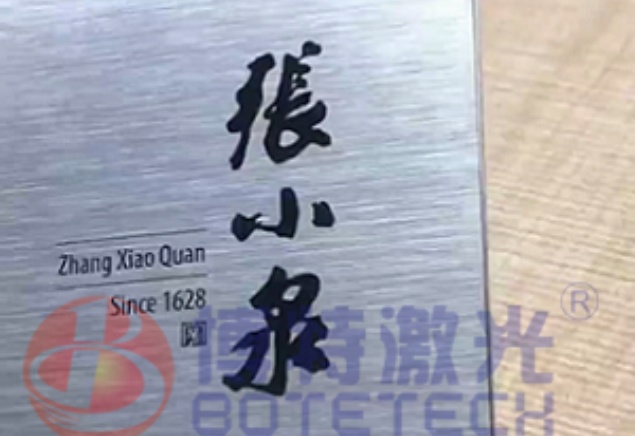

PCB在線激光鐳雕機深度調整指南

一、深度調整的重要性

PCB在線激光鐳雕機的雕刻深度是影響產品質量的關鍵參數之一。適當?shù)纳疃瓤梢源_保：

1. 標識清晰可見但不會損傷基材

2. 滿足不同材質PCB的加工要求

3. 保證產品的一致性和可靠性

4. 延長激光設備的使用壽命

二、深度調整前的準備工作

1. 設備檢查：

– 確認激光頭清潔無污染

– 檢查光路系統是否對齊

– 確保冷卻系統工作正常

2. 材料準備：

– 準備相同材質的測試PCB板

– 準備深度測量工具（如表面輪廓儀）

3. 參數記錄：

– 記錄當前所有激光參數

– 記錄環境溫濕度條件

三、深度調整的主要方法

1. 激光功率調整

– 原理：增加功率可加深雕刻，降低功率則變淺

– 操作步驟：

1. 進入激光控制軟件參數設置界面

2. 以5%為步進調整功率值

3. 每次調整后進行測試雕刻

4. 使用顯微鏡或放大鏡檢查深度

– 注意事項：

– 不超過設備額定最大功率

– 功率過高可能導致材料碳化

2. 雕刻速度調整

– 原理：速度越慢，激光作用時間越長，雕刻越深

– 操作步驟：

1. 在運動控制參數中調整雕刻速度

2. 建議每次調整幅度不超過10mm/s

3. 高速雕刻時需考慮振鏡系統的響應能力

3. 焦距調整

– 原理：焦點位置影響能量密度分布

– 操作步驟：

1. 使用調焦裝置微調焦距

2. 正焦（焦點在材料表面）可獲得最大深度

3. 離焦狀態可調節有效作用深度

4. 脈沖頻率調整

– 原理：高頻適合淺雕，低頻適合深雕

– 操作步驟：

1. 調整Q開關頻率

2. 結合占空比參數綜合調節

3. 不同材料有最佳頻率范圍

5. 多次雕刻技術

– 原理：通過多次掃描累積深度

– 操作步驟：

1. 設置雕刻次數參數

2. 每次雕刻后檢查深度增量

3. 注意控制總能量輸入

四、深度測量與驗證方法

1. 接觸式測量：

– 使用表面輪廓儀直接測量

– 精度可達微米級

2. 非接觸測量：

– 激光共聚焦顯微鏡

– 白光干涉儀

3. 簡易驗證方法：

– 指甲刮擦測試

– 反光角度觀察

– 墨水填充法

五、常見問題及解決方案

1. 深度不均勻：

– 檢查光路均勻性

– 驗證工作平臺平整度

– 調整掃描策略

2. 深度達不到要求：

– 檢查激光器輸出能量

– 驗證光學元件透過率

– 考慮材料吸收特性

3. 深度過深：

– 降低功率或提高速度

– 使用離焦技術

– 增加保護氣體壓力

六、不同材料的深度調整參考

1. FR-4基板：

– 典型深度：20-50μm

– 推薦參數：功率30-50%，速度200-500mm/s

2. 鋁基板：

– 需要更高功率

– 注意氧化層影響

3. 柔性電路板：

– 嚴格控制深度

– 防止基材穿透

七、深度調整的優化建議

1. 建立參數數據庫，記錄不同材料的最佳參數

2. 定期校準激光能量輸出

3. 考慮環境溫濕度對加工效果的影響

4. 使用DOE方法進行多參數優化

5. 實施SPC控制保持深度一致性

八、安全注意事項

1. 調整參數時佩戴防護眼鏡

2. 禁止直視激光光束

3. 確保工作區域通風良好

4. 參數調整后先進行試加工

5. 異常情況立即啟動緊急停止

通過系統化的深度調整方法，可以確保PCB激光鐳雕的質量和一致性，滿足不同應用場景的需求。建議操作人員接受專業培訓，并嚴格遵循設備制造商的操作規范。

PCB在線激光鐳雕機參數設置指南

一、激光鐳雕機基本參數概述

PCB在線激光鐳雕機是印刷電路板制造中的關鍵設備，其參數設置直接影響標記質量和生產效率。主要技術參數包括：

1. 激光類型：通常采用光纖激光器，波長1064nm

2. 激光功率：10W-50W可調，根據材料選擇

3. 雕刻速度：100-2000mm/s

4. 雕刻精度：±0.01mm

5. 重復定位精度：±0.002mm

6. 最小線寬：0.01mm

7. 工作臺尺寸：根據機型不同，常見400×400mm至600×600mm

二、核心參數設置要點

1. 激光功率設置

激光功率是影響雕刻深度的關鍵因素：

– FR4基板：建議功率15-25W

– 鋁基板：20-30W

– 陶瓷基板：25-35W

– 覆蓋膜：10-15W

注意事項：

– 功率過高可能導致基材燒焦

– 功率不足會導致標記不清晰

– 需根據材料厚度調整功率

2. 雕刻速度優化

速度與功率需匹配設置：

– 精細文字/條形碼：300-800mm/s

– 簡單圖形：800-1200mm/s

– 大面積填充：1000-1500mm/s

– 高精度要求：200-500mm/s

速度調整原則：

– 速度越快，生產效率越高，但標記深度可能變淺

– 高功率需配合適當速度以防燒焦

3. 頻率參數配置

激光頻率影響標記效果：

– 常規標記：20-50kHz

– 深雕刻：10-30kHz

– 精細標記：50-100kHz

– 特殊材料：需試驗確定最佳頻率

4. 填充參數設置

對于需要填充的區域：

– 填充間距：0.02-0.1mm

– 填充角度：45°或90°

– 填充方式：單向/雙向

– 填充重疊率：10-30%

5. 聚焦參數調整

聚焦位置直接影響標記質量：

– 自動對焦系統需定期校準

– 焦點位置誤差應小于±0.1mm

– 不同厚度材料需調整焦距

三、高級參數設置技巧

1. 灰度處理技術

對于復雜圖形：

– 啟用灰度處理功能

– 設置適當?shù)幕叶鹊燃?通常256級)

– 調整灰度映射曲線

2. 打標策略優化

– 分層打標技術：復雜圖形分多層處理

– 輪廓優先策略：先雕刻輪廓后填充

– 路徑優化算法：減少空行程

3. 環境補償設置

– 溫度補償：根據環境溫度調整參數

– 濕度補償：高濕度環境需降低功率

– 氣壓補償：高原地區需特殊設置

四、參數設置流程

1. 材料測試：在新材料上做參數矩陣測試

2. 視覺檢查：使用顯微鏡檢查標記質量

3. 附著力測試：進行膠帶剝離測試

4. 耐久性測試：模擬后續工藝環境

5. 參數記錄：建立材料-參數數據庫

6. 批量驗證：小批量生產驗證穩定性

五、常見問題參數調整

1. 標記不清晰：

– 提高功率10-20%

– 降低速度20-30%

– 檢查聚焦是否準確

2. 材料燒焦：

– 降低功率15-25%

– 提高速度30-50%

– 增加輔助氣體流量

3. 邊緣毛刺：

– 優化頻率設置

– 調整脈沖寬度

– 檢查光學系統清潔度

4. 位置偏差：

– 校準視覺定位系統

– 檢查機械傳動部件

– 重新設置坐標系

六、維護與校準

1. 日常維護：

– 每日清潔光學鏡片

– 檢查冷卻系統

– 確認導軌潤滑

2. 定期校準：

– 每周校準激光功率

– 每月校準定位精度

– 每季度全面檢查光學系統

3. 參數備份：

– 定期備份優化參數

– 建立參數版本管理

– 記錄參數修改日志

通過科學合理的參數設置和持續優化，PCB在線激光鐳雕機可以實現高效、精準的標記效果，滿足不同PCB產品的標識需求，提高生產質量和效率。

PCB在線激光鐳雕軟件調整指南

一、軟件環境準備

1. 軟件安裝與配置

– 安裝激光鐳雕專用軟件（如LaserMark、EzCad等）

– 確保軟件版本與激光設備型號兼容

– 安裝必要的驅動程序（USB/網卡/板卡驅動）

2. 系統參數設置

– 設置正確的DPI分辨率（通常300-1200DPI）

– 配置合適的XY工作臺尺寸

– 校準軟件與機械系統的零點位置

二、基礎參數調整

1. 激光功率調節

– 根據PCB材料（FR4、鋁基板等）設置初始功率（通常20%-70%）

– 通過測試雕刻確定最佳功率值

– 注意功率與速度的匹配關系

2. 雕刻速度設置

– 初始設置為300-800mm/s

– 精細圖案應降低速度（100-300mm/s）

– 批量生產時可適當提高速度

3. 頻率參數調整

– 一般設置在20-80kHz范圍

– 高頻適合精細標記，低頻適合深雕刻

– 與功率配合調節以達到最佳效果

三、高級參數優化

1. 填充參數設置

– 選擇適當?shù)奶畛漕愋停▎蜗?雙向/環形）

– 設置合理的填充間距（0.02-0.1mm）

– 調整填充角度（0°、45°、90°等）

2. 延時參數校準

– 開光延時（100-500μs）

– 關光延時（50-300μs）

– 拐角延時（根據圖形復雜度調整）

3. 分層雕刻設置

– 對多層PCB設置不同參數

– 銅層與阻焊層采用不同功率

– 設置合理的分層雕刻順序

四、圖形處理技巧

1. 文件導入與處理

– 支持Gerber/DXF/PLT等格式導入

– 設置正確的導入比例（1:1）

– 圖形預處理（閉合路徑、節點優化）

2. 標記內容編輯

– 文本字體選擇（推薦等線體）

– 二維碼/條形碼參數設置

– 序列號自動遞增功能配置

3. 定位與對位調整

– 使用CCD視覺定位系統校準

– 設置Mark點識別參數

– 調整補償值（通?！?.05mm）

五、測試與驗證

1. 測試雕刻流程

– 先在廢板上進行測試

– 采用階梯測試法確定最佳參數

– 檢查雕刻深度和清晰度

2. 質量評估標準

– 線條邊緣是否清晰

– 有無過燒或雕刻不足

– 位置精度是否符合要求（±0.05mm）

3. 參數記錄與保存

– 建立材料-參數對應表

– 保存常用參數預設

– 記錄環境溫濕度影響

六、常見問題處理

1. 雕刻不清晰

– 檢查激光鏡片清潔度

– 重新校準聚焦鏡

– 調整功率/速度比例

2. 位置偏移

– 重新校準機械零點

– 檢查傳動系統間隙

– 驗證文件坐標原點

3. 軟件通信故障

– 檢查數據線連接

– 重啟軟件和控制器

– 驗證IP地址/端口設置

通過以上系統的軟件調整方法，可以確保PCB在線激光鐳雕達到最佳效果。實際應用中需根據具體設備和材料進行微調，并建立標準化操作流程以提高生產效率和一致性。
