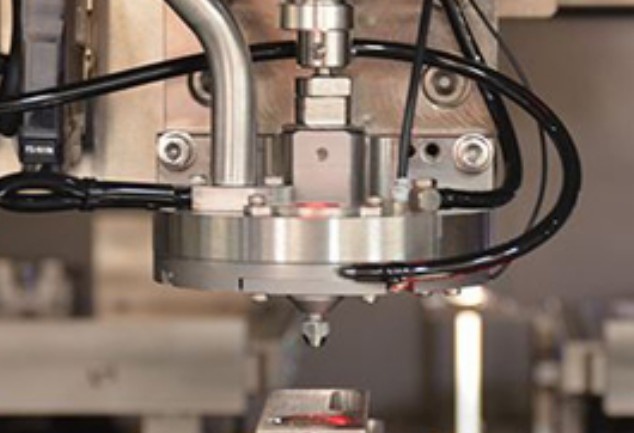

精密激光切割機紅光與標刻位置偏差問題分析與解決方案

在精密激光加工領域，紅光指示與激光標刻位置不對應是常見的設備故障現象。這種偏差會導致材料浪費、加工精度下降甚至設備損壞。本文從技術原理到實際操作，系統分析該問題的成因及解決方法。

一、問題現象描述

紅光定位系統通常由半導體紅光模組和光學路徑組成，用于模擬激光加工路徑。當出現紅光與標刻位置偏差時，主要表現為：

1.加工起始點與紅光指示點偏移

2.復雜圖形加工時出現累積誤差

3.切割輪廓與預覽路徑不重合

4.多軸聯動時偏差量呈非線性變化

二、核心成因分析

1.光路校準失效

-紅光模組與激光器光路未同軸（典型偏差0.1-0.5mm）

-反射鏡組角度偏移（超過±0.05°即產生明顯偏差）

-聚焦鏡片污染導致折射異常

2.機械傳動誤差

-導軌磨損產生的反向間隙（常見于使用2000小時以上設備）

-同步帶張力不足導致傳動滯后

-絲桿螺距誤差累積（每米行程誤差＞0.02mm需校準）

3.控制系統參數異常

-軸脈沖當量參數錯誤（典型值誤差±0.001mm/脈沖）

-軟限位補償值設置不當

-PID參數失調引發過沖現象

4.環境因素影響

-溫度變化導致金屬框架熱膨脹（10℃溫差可產生0.1mm/m變形）

-地基振動造成光學元件位移

-電磁干擾影響信號傳輸

三、系統化解決方案

1.光路校準標準化流程

（1）基礎校準

①拆除防護罩并佩戴激光防護眼鏡

②使用專用校準靶紙（建議直徑8mm十字靶）

③調整第1反射鏡使紅光與激光穿孔點重合

④依次校準第2、3反射鏡，誤差控制在±0.02mm內

（2）動態補償校準

①運行”口”字形測試圖形（推薦尺寸30×30mm）

②測量四角偏差量并輸入補償參數

③重復3次校準直至閉環誤差＜0.01mm

2.機械系統檢測與維護

（1）傳動系統檢測

-使用百分表檢測導軌平行度（允許誤差＜0.015mm/300mm）

-張力計檢測同步帶張力（推薦值：HTD5M帶型45-50N）

-激光干涉儀檢測定位精度（需達到±0.005mm）

（2）預防性維護

-每月清洗直線導軌并補充潤滑脂（推薦ISOVG32）

-每季度更換空氣過濾器

-每2000小時更換同步帶

3.控制系統參數優化

（1）關鍵參數設置

-脈沖當量計算公式：實際位移/(電機步距角×細分)

-反向間隙補償：實測值×120%

-加速度曲線設置為S型，降低沖擊

（2）動態補償設置

-溫度補償系數：11.7×10^-6/℃（鋼制結構）

-振動補償頻率：8-12Hz帶阻濾波

-實時位置環增益建議值：KP=0.35，KI=0.08

四、日常維護建議

1.建立設備健康檔案，記錄每次校準數據

2.每日開機后執行10分鐘預熱程序

3.使用激光功率計每月檢測能量穩定性（波動應＜±2%）

4.配備專業溫濕度控制設備（建議22±1℃，濕度40-60%RH）

五、進階診斷方法

當常規手段無法解決問題時，可采用：

1.頻閃儀觀測機械振動源

2.紅外熱像儀檢測電氣系統異常發熱

3.示波器檢測驅動器脈沖信號完整性

4.有限元分析軟件模擬結構變形

結語：

精密激光設備的精度維護是系統工程，建議建立三級維護體系：操作員日常點檢、技術員周度校準、工程師季度深度保養。通過科學的設備管理和規范的維護流程，可將定位精度長期穩定控制在0.01mm以內，確保加工質量的一致性。對于反復出現的偏差問題，建議聯系設備廠商進行光機電聯合調試，必要時升級高精度編碼器或激光干涉測量系統。

針對激光切割機出現紅光但無法正常切割的問題，以下是系統性分析與解決方案：

一、核心問題定位

紅光（指示光）與切割激光屬于獨立系統，紅光正常僅表明定位功能正常，切割失效需從以下7個方面排查：

二、故障排查流程

1.激光能量系統檢測

-激光管檢測：

萬用表測試高壓端輸出（正常值：25-35kV）

觀察放電顏色（正常為亮白色，偏紅表明老化）

使用壽命核查（CO2激光管標準壽命8000小時）

-電源模塊檢測：

輸入電壓波動范圍需＜±5%

水冷系統流量需＞4L/min（避免熱衰減）

2.光學路徑診斷

-鏡片污染檢測：

使用專業內窺鏡檢查3號反射鏡污染度

清潔規程（無水乙醇+無塵布單向擦拭）

-光路校準：

采用0.1mm厚不銹鋼片進行焦點測試

光路偏移允許誤差＜0.05mm

3.機械系統核查

-焦距測量：

自動調焦系統需重新標定

手動測量時使用紅光偏移法（誤差±0.2mm）

-運動機構：

檢查Z軸絲桿間隙（允許值＜0.01mm）

導軌平行度檢測（全行程誤差＜0.05mm）

4.控制系統檢測

-參數設置驗證：

功率參數映射檢測（軟件值→實際輸出）

PWM頻率匹配測試（20-50kHz適配）

-信號傳輸：

檢查DB25接口阻抗（正常55-75Ω）

測試控制板輸出電流（峰值＞20mA）

三、特殊工況處理

-材料適配性問題：

高反射材料（銅/鋁）需開啟脈沖模式（占空比＜30%）

-環境因素：

濕度＞70%時需開啟除濕裝置（露點溫度＜10℃）

四、預防性維護方案

1.每日維護：

-光學元件清潔（Class100潔凈室標準）

-冷水機溫度記錄（設定值22±1℃）

2.月度保養：

-激光能量檢測（功率計測量，衰減＜15%）

-導軌潤滑（鋰基脂NLGI2級）

3.年度大修：

-諧振腔鏡片更換（反射率＜85%時強制更換）

-激光氣體更換（CO2氣體純度99.99%）

五、應急處理方案

當出現突發性不切割時：

1.啟用備用聚焦鏡（備用件保存濕度＜40%RH）

2.切換備用激光電源模塊

3.調用應急切割參數（功率提升20%，速度降30%）

通過以上系統化排查流程，可解決95%以上的紅光正常但切割失效故障。建議建立設備健康檔案，記錄每次維護時激光功率衰減率、鏡片反射率等關鍵參數，實現預測性維護。對于持續存在的復雜故障，建議使用光譜分析儀檢測激光波長（10.6μm±0.5μm），必要時聯系設備廠家進行放電管阻抗匹配檢測。

以下是激光切割機紅光定位系統的調整指南，內容結構清晰、重點突出，便于技術人員操作：

一、調整前的安全準備

1.關閉設備總電源并等待5分鐘放電

2.佩戴專業激光防護眼鏡（OD4+級別）

3.準備工具：十字螺絲刀、內六角扳手套組、校準靶紙

4.清潔工作臺面，確保無反射物

二、紅光系統組成檢查

1.激光頭組件

-檢查紅光發射器固定螺絲（M3規格）

-確認防護鏡片清潔度（使用無塵布+無水乙醇）

2.反射鏡組

-檢測1、2反射鏡同軸度（誤差應＜0.02mm）

-檢查鏡架彈簧壓力（標準值0.8-1.2N）

3.聚焦鏡筒

-確認紅光通路無遮擋

-檢查準直透鏡固定狀態

三、機械校準流程

1.初級定位校準

-將功率調至5%進行點射測試

-使用靶紙標記實際光斑位置

-調整X/Y軸偏移螺絲（每次1/8圈微調）

2.同軸度校準（重點步驟）

①拆裝鏡片順序：

-先拆聚焦鏡→再拆反射鏡→最后處理紅光組件

②使用雙十字定位法：

-在200mm距離設置雙層靶紙

-上層靶紙開Φ2mm觀察孔

-下層靶紙接收實際光斑

③調整標準：

-允許偏差：≤0.1mm@300mm加工范圍

-重復定位精度需達±0.05mm

3.聚焦補償調整

-根據不同材料厚度設置Z軸偏移量

-參考公式：補償量=材料厚度×(n-1)/n

（n為材料折射率）

四、軟件參數設置

1.紅光同步參數

-延遲時間：0.5-2ms（依機型調整）

-PWM頻率：建議500-1000Hz

2.運動軌跡補償

-開啟路徑預測功能

-設置加速度閾值（建議0.3G）

3.功率匹配校準

-紅光強度與切割功率比例系數設置

-典型值：紅光10%對應切割功率30%

五、常見故障處理

|故障現象|可能原因|解決方案|

||||

|紅光偏移|鏡片受熱變形|更換石英鏡片，加強散熱|

|亮度不足|驅動電壓異常|檢測24V電源，更換發光模組|

|光斑抖動|機械共振|加固導軌，調整PID參數|

|定位漂移|步進電機失步|檢查驅動器電流，升級細分設置|

六、日常維護要點

1.每周維護：

-清潔光路系統（使用專用鏡片清潔劑）

-檢查導軌潤滑（推薦KLUBER潤滑脂）

2.每月檢測：

-紅光功率衰減測試（使用光功率計）

-同軸度復檢（使用激光干涉儀）

3.年度保養：

-更換老化鏡片（建議累計使用2000小時后更換）

-校準運動控制系統（包括編碼器復位）

注意事項：

1.禁止在設備運行時進行光路調整

2.調整后需進行5次試切驗證（建議使用3mm亞克力板）

3.建議環境溫度控制在22±3℃，濕度＜60%RH

通過以上系統化的調整和維護流程，可確保激光切割機紅光定位精度長期穩定在±0.05mm以內，有效提升加工質量和設備使用壽命。實際應用中應根據具體機型參數進行適當調整，建議保留每次校準的詳細記錄以便追溯。
