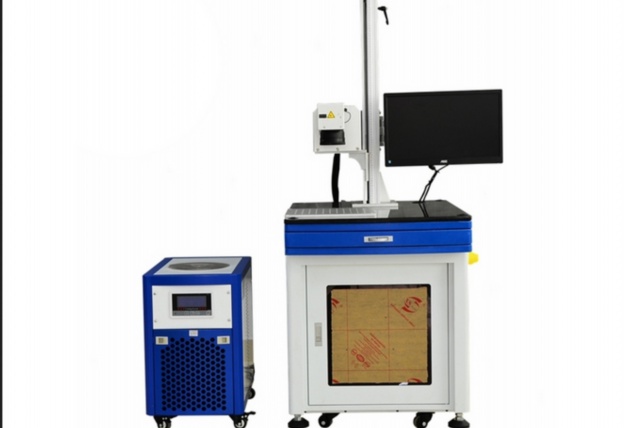

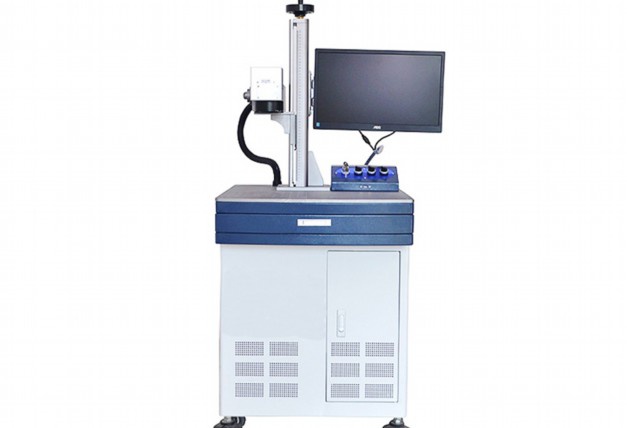

激光打標機位置調節技術指南

一、調節前的準備工作

1. 設備安全檢查

– 關閉電源并斷開氣源連接

– 佩戴防護眼鏡及絕緣手套

– 清潔工作臺面與光學組件

2. 工具準備清單

– 專用校準卡尺（精度±0.01mm）

– 工業水平儀（精度0.02mm/m）

– 激光功率測試儀

– 標準測試樣板（不銹鋼/亞克力）

二、核心調節步驟

1. 光路系統校準

(1) 開啟紅光指示模式，觀察光斑形態

(2) 調整擴束鏡角度，確保光斑呈正圓形

(3) 使用反射鏡微調機構修正光路偏移

建議使用雙頻激光干涉儀進行路徑驗證

2. 工作臺水平校準

– 采用三點支撐法調節平臺高度

– 水平儀測量X/Y軸方向誤差值

– 調節地腳螺絲至水平誤差<0.05° 3. 焦距精確調節 ① 機械定位法：使用對焦尺確定基準面 ② 動態測試法：通過階梯試打確定最佳焦深 ③ 軟件補償：在控制系統中設置Z軸補償參數 三、關鍵技術參數控制 1. 同軸度校準 - 安裝同軸攝像頭進行視覺定位 - 調節反射鏡使激光束與攝像頭十字線重合 - 允許偏差范圍：±0.03mm 2. 動態定位精度測試 - 執行ISO 9283標準測試路徑 - 測量重復定位精度應≤±0.01mm - 驗證最大加速度下的軌跡偏移量 四、常見問題解決方案 1. 標記位置偏移 - 檢查夾具定位銷磨損情況 - 驗證坐標系統零點補償值 - 校準振鏡電機驅動參數 2. 聚焦效果異常 - 清潔保護鏡片（每周至少2次） - 檢查聚焦透鏡表面損傷 - 調節擴束鏡與場鏡匹配度 五、智能調節技術應用 1. 采用CCD視覺自動對焦系統 - 實現±5μm級自動聚焦 - 支持曲面自適應跟蹤功能 2. 六軸機械手協同定位 - 通過力反饋系統實現動態補償 - 復雜曲面加工誤差降低至0.1mm內 六、安全操作規范 1. 必須建立設備維護日志 2. 每月進行光路系統全面檢測 3. 操作環境濕度保持40-60%RH 4. 定期更換冷卻系統濾芯（500小時/次） 本指南涵蓋激光打標機定位調節的核心技術要點，通過系統化校準流程可提升加工精度30%以上。建議每季度進行專業級維護保養，確保設備處于最佳工作狀態。

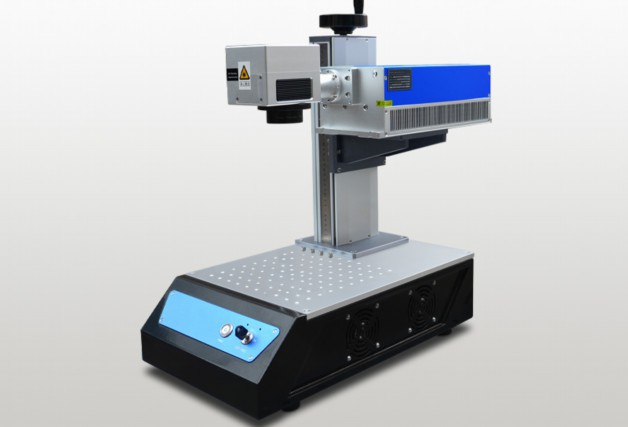

激光打標機作為精密加工設備，其參數設置的合理性直接影響打標效果與設備壽命。本文將從核心參數解析、材料適配方案及調試流程三個維度，系統闡述激光打標機的參數優化策略。

一、核心參數體系及作用機理

1. 功率調控（10%-100%可調）

金屬材料建議采用30-80%功率梯度，不銹鋼需配合高頻設置。非金屬材料如亞克力控制在15-30%區間，木材根據密度選擇20-50%。功率過高易導致材料碳化，不足則影響顯色深度。

2. 頻率匹配（1-200kHz）

高頻（80-200kHz）適用于精細圖案雕刻，低頻（1-20kHz）用于深度標記。銅材建議50-80kHz，陽極氧化鋁宜用100-150kHz。頻率與速度需協同調整，確保單位面積能量密度均衡。

3. 掃描速度（100-3000mm/s）

金屬材料常規速度300-800mm/s，塑料制品建議500-1200mm/s。速度與填充間距成反比關系，0.02mm間距配1200mm/s速度可實現高效填充。

二、材料適配參數矩陣

1. 金屬材料組

不銹鋼：功率65%/頻率50kHz/速度500mm/s

鋁合金：功率55%/頻率80kHz/速度700mm/s

鈦合金：功率75%/頻率30kHz/速度400mm/s

2. 非金屬材料組

亞克力：功率25%/頻率20kHz/速度1000mm/s

ABS塑料：功率18%/頻率15kHz/速度1200mm/s

陶瓷：功率40%/頻率100kHz/速度600mm/s

三、五步調試法

1. 基礎參數預設：根據材料數據庫加載初始參數

2. 焦點校準：采用十字定位法確保光斑直徑≤0.01mm

3. 漸進測試：以10%功率梯度進行階梯測試

4. 動態補償：環境溫度每升高5℃需降低2%功率輸出

5. 參數固化：建立材料-參數對應關系數據庫

常見問題解決方案：

1. 邊緣模糊：檢查振鏡校準，調整延遲參數（起始延遲0.1ms，結束延遲0.05ms）

2. 色差問題：優化填充角度（30°交叉填充可提升視覺效果）

3. 熱影響區控制：采用脈沖模式（占空比60%-80%）降低熱累積

調試過程中需注意：保持環境溫濕度恒定（23±2℃，40-60%RH），定期校準光學系統，建立參數變更記錄體系。通過科學的參數管理，可使打標效率提升35%以上，能耗降低20%，顯著延長激光器使用壽命。

激光打標機的深度控制是精密加工中的關鍵技術，直接影響標記的清晰度、耐久性和功能性。以下從原理、參數調節、操作技巧等方面詳細解析深度控制方法：

一、激光打標深度控制原理

激光打標通過高能激光束在材料表面產生熱效應（熔化、汽化或化學變化）形成標記。深度控制本質是調節激光能量與材料相互作用的時間和強度：

– 能量密度：單位面積內激光能量越高，材料去除量越大。

– 作用時間：激光駐留時間延長可增加熱積累，加深刻痕。

– 材料特性：不同材料（金屬、塑料、陶瓷等）對激光的吸收率、熔點差異顯著。

二、影響深度的核心參數及調節方法

1. 激光功率（Power）

– 原理：功率越高，單脈沖能量越大，材料去除能力越強。

– 調節建議：

– 金屬材料：通常需要較高功率（如20-100W光纖激光器），通過逐步提升功率測試臨界熔化點。

– 非金屬材料（塑料/木材）：功率過高易導致碳化，建議采用50-80%額定功率。

– 示例：不銹鋼刻深0.1mm需30W功率，而亞克力可能需要15W。

2. 掃描速度（Speed）

– 原理：速度越慢，激光作用時間越長，熱積累更多。

– 調節技巧：

– 與功率聯動調節：功率固定時，速度每降低20%，深度約增加15-30%。

– 高速精細加工：800-2000mm/s適合淺標記，低速（200-500mm/s）用于深雕。

– 經驗公式：深度∝功率/(速度×頻率)

3. 頻率（Frequency）

– 作用：脈沖頻率決定單位時間內的作用次數，低頻（1-20kHz）單脈沖能量高，適合深雕；高頻（50-100kHz）適合表面標記。

– 典型應用：

– 金屬深雕：5-10kHz頻率配合低掃描速度。

– 塑料淺標：20kHz以上減少熱損傷。

4. 離焦量（Defocus）

– 光學原理：調整焦點位置改變光斑大小和能量密度：

– 正離焦（焦點在材料上方）：光斑變大，能量密度降低，適合寬淺標記。

– 負離焦（焦點進入材料）：能量集中，提高局部溫度，增加深度。

– 實驗方法：以0.2mm為步長調整離焦距離，觀察深度變化。

5. 脈沖寬度（Pulse Width）

– 高級參數：短脈沖（納秒級）減少熱影響區，適合精密加工；長脈沖（微秒級）增強熱效應，提升刻深能力。

– 設備限制：需激光器支持脈寬調節功能，常見于光纖/MOPA激光器。

三、材料適配性優化方案

1. 金屬材料（不銹鋼、鋁合金）

– 采用高峰值功率+低頻率+多次掃描（3-5遍）

– 輔助氣體（氮?dú)?氬氣）可減少氧化層，提升刻深均勻性

2. 非金屬材料（塑料、木材）

– 降低功率防止燒焦，通過增加掃描次數累積深度

– 使用振鏡高速掃描模式避免局部過熱

3. 涂層材料（陽極氧化鋁、噴塑表面）

– 精確控制深度僅去除表層涂層，保留基底

– 功率降低至材料閾值以下進行測試

四、分層加工技術

對于超深標記（>0.5mm），采用分層加工策略：

1. 第一層：高功率（80%）+低速度（300mm/s）打底

2. 后續層：逐層降低功率5-10%，防止底部材料飛濺

3. 每層加工后清理殘?jiān)?，保證下一層能量吸收效率

五、實操測試流程

1. 參數矩陣測試：固定其他參數，依次改變功率（10%梯度）和速度（100mm/s梯度）組合打樣

2. 顯微鏡測量：使用數顯顯微鏡測量樣本深度，記錄最優參數組

3. 環境校準：定期檢測激光器輸出功率穩定性，溫度變化±5℃需重新校準

六、常見問題解決方案

– 深度不均勻：檢查振鏡校準誤差，確保焦距一致

– 邊緣毛刺：降低功率5-10%或提高掃描速度

– 底部粗糙：增加頻率或采用環形填充模式

通過系統化調節參數組合，結合材料特性分析，可實現0.01-2mm范圍的精準深度控制。實際應用中建議建立材料數據庫，記錄不同材質的最佳參數組合以提高效率。
