在動(dòng)力電池制造過(guò)程中，雙層板焊接工位是關(guān)鍵的環(huán)節(jié)之一，主要用于連接電池模塊中的雙層金屬板，以確保電流傳導(dǎo)和結(jié)構(gòu)穩(wěn)定性。然而，焊接過(guò)程中容易出現(xiàn)“燒邊”現(xiàn)象，即焊接邊緣因過(guò)熱而出現(xiàn)熔化、變形或氧化，導(dǎo)致焊縫質(zhì)量下降、電池性能受損，甚至引發(fā)安全隱患。燒邊問(wèn)題不僅影響產(chǎn)品合格率，還增加了生產(chǎn)成本和維護(hù)負(fù)擔(dān)。據(jù)統(tǒng)計(jì)，在動(dòng)力電池生產(chǎn)線中，焊接缺陷約占總?cè)毕莸?0%-30%，其中燒邊是常見(jiàn)問(wèn)題之一。

本文將深入分析動(dòng)力電池雙層板焊接工位容易燒邊的原因，并提出系統(tǒng)性解決方案，旨在幫助制造企業(yè)優(yōu)化工藝、提升效率。同時(shí)，文末附有5個(gè)FAQ問(wèn)答，以解答常見(jiàn)疑問(wèn)。

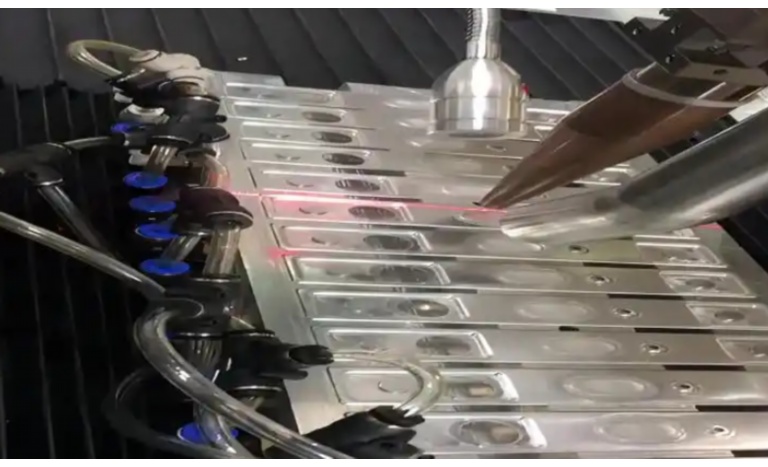

問(wèn)題分析：為什么動(dòng)力電池雙層板焊接工位容易燒邊？

燒邊現(xiàn)象通常表現(xiàn)為焊接邊緣的過(guò)度熔化、碳化或氧化，主要原因可歸結(jié)為焊接參數(shù)不當(dāng)、材料特性、設(shè)備因素和操作環(huán)境等方面。具體分析如下：

1.焊接參數(shù)不匹配：動(dòng)力電池雙層板通常采用鋁合金或不銹鋼材料，這些材料導(dǎo)熱性高、熔點(diǎn)較低，如果焊接電流、電壓或速度設(shè)置不當(dāng)，容易導(dǎo)致熱量集中。例如，電流過(guò)高會(huì)使電弧能量過(guò)大，瞬間熔化邊緣；焊接速度過(guò)慢則延長(zhǎng)熱輸入時(shí)間，加劇邊緣過(guò)熱。此外，脈沖焊接參數(shù)未優(yōu)化時(shí)，容易產(chǎn)生不穩(wěn)定電弧，引發(fā)局部燒損。

2.材料特性與結(jié)構(gòu)設(shè)計(jì)：雙層板結(jié)構(gòu)在焊接時(shí)，由于兩層板材的厚度、成分或表面狀態(tài)不均，熱量分布可能失衡。例如，薄板邊緣更容易吸收過(guò)多熱量，而厚板部分散熱慢，導(dǎo)致燒邊。同時(shí)，材料表面的氧化膜或污染物（如油污）會(huì)增加電阻，引起電弧漂移，進(jìn)一步加劇邊緣燒損。

3.設(shè)備與工裝問(wèn)題：焊接設(shè)備老化或精度不足，如焊槍對(duì)中偏差、送絲不穩(wěn)定，會(huì)導(dǎo)致電弧聚焦不準(zhǔn)，燒蝕邊緣。工裝夾具設(shè)計(jì)不合理，未能有效散熱或固定板材，也會(huì)造成焊接過(guò)程中板材移位，熱量集中到邊緣區(qū)域。此外，保護(hù)氣體（如氬氣）流量不足或純度低，無(wú)法有效隔絕氧氣，導(dǎo)致邊緣氧化。

4.操作與環(huán)境因素：操作人員技能不足或未按標(biāo)準(zhǔn)流程作業(yè)，例如焊槍角度不當(dāng)、焊接路徑不優(yōu)化，會(huì)直接引發(fā)燒邊。環(huán)境因素如車間溫度高、濕度大，可能影響電弧穩(wěn)定性，增加燒邊風(fēng)險(xiǎn)。

燒邊不僅影響焊縫外觀，還可能降低電池的導(dǎo)電性和機(jī)械強(qiáng)度，長(zhǎng)期使用中易引發(fā)熱失控或短路。因此，解決這一問(wèn)題需從多維度入手。

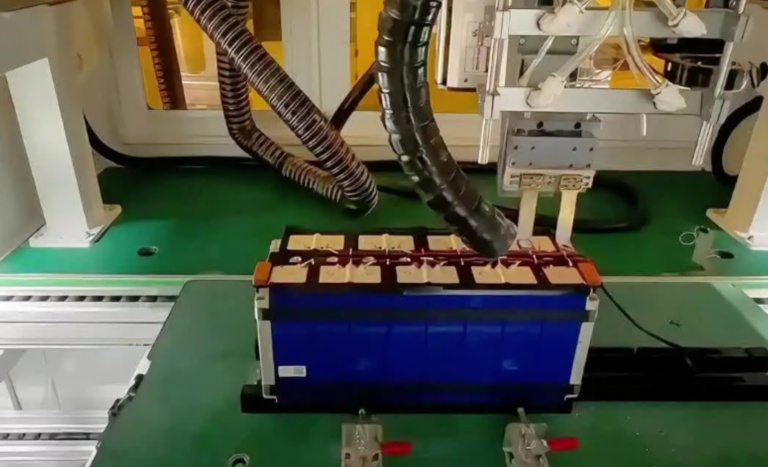

解決方案：如何有效預(yù)防和修復(fù)燒邊問(wèn)題？

針對(duì)燒邊問(wèn)題，制造企業(yè)應(yīng)采取綜合措施，包括優(yōu)化焊接參數(shù)、改進(jìn)材料與設(shè)計(jì)、升級(jí)設(shè)備工裝、加強(qiáng)人員培訓(xùn)等。以下是具體解決方案：

1.優(yōu)化焊接參數(shù)：

-調(diào)整電流、電壓和速度：通過(guò)實(shí)驗(yàn)和模擬，確定最佳參數(shù)組合。例如，對(duì)于鋁合金雙層板，建議采用較低電流（如80-150A）和較高焊接速度（如0.5-1.2m/min），以減少熱輸入。使用脈沖焊接技術(shù)，可控制熱輸入峰值，避免邊緣過(guò)熱。

-控制熱輸入與冷卻：引入間歇焊接或后熱處理，例如在焊接后使用風(fēng)冷或水冷裝置快速降溫，防止熱量累積。同時(shí)，優(yōu)化焊接波形，如采用斜坡控制，逐步增加電流，減少?zèng)_擊。

-實(shí)時(shí)監(jiān)控與反饋：安裝傳感器和視覺(jué)系統(tǒng)，實(shí)時(shí)監(jiān)測(cè)焊縫溫度、電弧狀態(tài)，并通過(guò)PLC（可編程邏輯控制器）自動(dòng)調(diào)整參數(shù)。例如，使用紅外熱像儀檢測(cè)邊緣溫度，一旦超標(biāo)即觸發(fā)報(bào)警。

2.改進(jìn)材料與結(jié)構(gòu)設(shè)計(jì)：

-材料預(yù)處理：在焊接前，對(duì)雙層板進(jìn)行清潔和表面處理，去除氧化膜和污染物，例如使用化學(xué)清洗或機(jī)械打磨，以降低電阻和電弧不穩(wěn)定風(fēng)險(xiǎn)。

-結(jié)構(gòu)優(yōu)化：設(shè)計(jì)板材時(shí)，增加邊緣倒角或坡口，分散熱量；采用導(dǎo)熱墊片或散熱層，幫助均勻散熱。對(duì)于異種材料焊接，可添加過(guò)渡層，減少熱應(yīng)力。

-選用合適焊材：選擇與基材匹配的焊絲，例如對(duì)于鋁合金，使用4043或5356焊絲，其熔化特性可減少燒邊。

3.升級(jí)設(shè)備與工裝：

-高精度焊接設(shè)備：投資自動(dòng)化焊接系統(tǒng)，如機(jī)器人焊槍，確保對(duì)中精度和穩(wěn)定送絲。定期維護(hù)設(shè)備，檢查電纜、噴嘴和接地情況。

-優(yōu)化工裝夾具：使用銅質(zhì)或水冷夾具，增強(qiáng)散熱；設(shè)計(jì)可調(diào)夾具，適應(yīng)不同板厚，防止移位。同時(shí)，確保保護(hù)氣體系統(tǒng)穩(wěn)定，流量控制在10-20L/min，并使用高純度氣體。

-引入智能檢測(cè)：集成AI視覺(jué)檢測(cè)系統(tǒng)，在焊接后自動(dòng)掃描焊縫，識(shí)別燒邊缺陷，并標(biāo)記返工。

4.加強(qiáng)人員培訓(xùn)與流程管理：

-操作培訓(xùn)：對(duì)焊接工進(jìn)行定期培訓(xùn)，涵蓋參數(shù)設(shè)置、焊槍操作和故障處理。推行標(biāo)準(zhǔn)化作業(yè)程序（SOP），減少人為誤差。

-環(huán)境控制：保持車間恒溫恒濕（如溫度20-25°C，濕度<60%），并安裝排風(fēng)系統(tǒng)，減少粉塵干擾。

-預(yù)防性維護(hù)：建立設(shè)備保養(yǎng)計(jì)劃，每周檢查焊接參數(shù)和工裝狀態(tài)，記錄燒邊事件，用于持續(xù)改進(jìn)。

通過(guò)上述措施，企業(yè)可顯著降低燒邊發(fā)生率，提升焊接合格率至95%以上。同時(shí)，這些方案符合ISO3834和IEC62619等電池制造標(biāo)準(zhǔn)，有助于確保產(chǎn)品安全和可靠性。

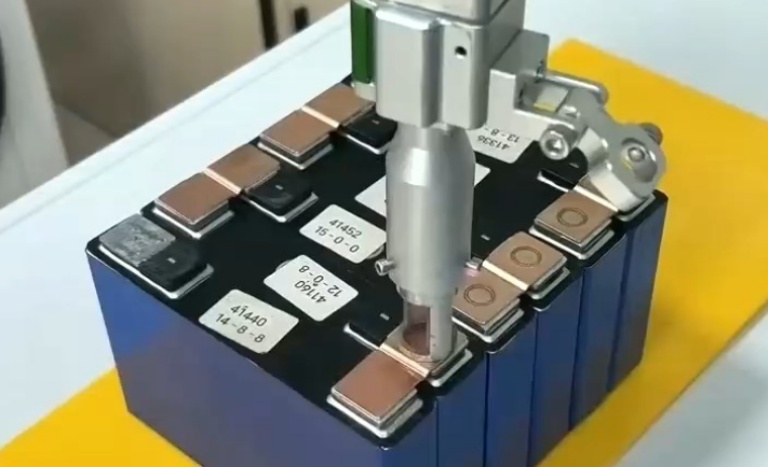

FAQ問(wèn)答

1.什么是燒邊？為什么在動(dòng)力電池雙層板焊接中特別常見(jiàn)？

燒邊是指焊接過(guò)程中，板材邊緣因過(guò)熱而熔化、氧化或變形的缺陷。在動(dòng)力電池雙層板焊接中，由于材料多為薄壁鋁合金或不銹鋼，導(dǎo)熱快、熔點(diǎn)低，加上雙層結(jié)構(gòu)熱量分布不均，容易導(dǎo)致邊緣集中受熱。此外，電池制造對(duì)焊縫質(zhì)量要求高，微小缺陷就可能影響整體性能，因此燒邊問(wèn)題尤為突出。

2.如何通過(guò)調(diào)整焊接參數(shù)來(lái)避免燒邊？

關(guān)鍵是通過(guò)試驗(yàn)優(yōu)化電流、電壓和焊接速度。建議先降低電流（例如從200A降至150A），提高焊接速度以減少熱輸入；同時(shí)使用脈沖模式，控制電弧穩(wěn)定性。具體參數(shù)需根據(jù)材料厚度和類型定制，例如對(duì)于1mm厚鋁合金板，電流設(shè)為100-120A，電壓18-20V，速度0.8m/min。使用焊接模擬軟件可輔助參數(shù)選擇。

3.燒邊對(duì)動(dòng)力電池性能有哪些潛在影響？

燒邊可能導(dǎo)致焊縫強(qiáng)度下降、電阻增加，進(jìn)而影響電池的導(dǎo)電效率和熱管理。長(zhǎng)期使用中，燒邊區(qū)易形成熱點(diǎn)，引發(fā)局部過(guò)熱、容量衰減，甚至短路或熱失控風(fēng)險(xiǎn)。此外，外觀缺陷可能降低產(chǎn)品可靠性，影響客戶信任度和合規(guī)性。

4.有沒(méi)有自動(dòng)檢測(cè)燒邊的方法？如何實(shí)施？

是的，自動(dòng)檢測(cè)方法包括機(jī)器視覺(jué)和紅外熱成像。例如，在焊接工位安裝高清相機(jī)，通過(guò)圖像處理算法識(shí)別邊緣變色或變形；或使用紅外傳感器實(shí)時(shí)監(jiān)測(cè)溫度分布，設(shè)定閾值報(bào)警。實(shí)施時(shí)，需集成到生產(chǎn)線控制系統(tǒng)，并與焊接設(shè)備聯(lián)動(dòng)，實(shí)現(xiàn)實(shí)時(shí)調(diào)整和缺陷標(biāo)記，提高檢測(cè)效率達(dá)90%以上。

5.長(zhǎng)期來(lái)看，如何從根本上解決燒邊問(wèn)題？

根本解決需從工藝創(chuàng)新和設(shè)備升級(jí)入手。例如，推廣激光焊接或超聲波焊接等低熱輸入技術(shù)，減少傳統(tǒng)電弧焊的熱影響；投資智能化生產(chǎn)線，實(shí)現(xiàn)參數(shù)自適應(yīng)和預(yù)測(cè)性維護(hù)。同時(shí)，加強(qiáng)研發(fā)，開(kāi)發(fā)新型復(fù)合材料或涂層，提升耐熱性。定期進(jìn)行根本原因分析（RCA），結(jié)合數(shù)據(jù)驅(qū)動(dòng)優(yōu)化，可逐步消除燒邊根源。

結(jié)論

動(dòng)力電池雙層板焊接工位的燒邊問(wèn)題是一個(gè)多因素導(dǎo)致的挑戰(zhàn)，但通過(guò)系統(tǒng)性優(yōu)化焊接參數(shù)、改進(jìn)材料設(shè)計(jì)、升級(jí)設(shè)備和加強(qiáng)管理，完全可以有效控制和預(yù)防。企業(yè)應(yīng)注重?cái)?shù)據(jù)分析和持續(xù)改進(jìn)，以提升產(chǎn)品質(zhì)量和生產(chǎn)效率。

隨著電池技術(shù)發(fā)展，未來(lái)焊接工藝將更加智能化和綠色化，燒邊問(wèn)題有望進(jìn)一步減少。如果您有更多疑問(wèn)，歡迎咨詢專業(yè)焊接工程師或參考相關(guān)行業(yè)標(biāo)準(zhǔn)。
