一、 方案概述

流水線飛行打標系統是一種高度自動化的工業標識解決方案，它集成于連續運轉的生產線上，實現對移動中產品的在線、動態打標。與傳統靜態打標相比，該系統無需停頓工件即可完成精準標識，極大地提升了生產效率和自動化水平。本方案旨在構建一個穩定、高效、可追溯的集成化打標平臺，適用于各類需要進行產品追溯、生產日期、批次號、二維碼、序列號等信息標記的行業，如食品飲料、制藥、電子、汽車零部件、線纜、管材等。

二、 系統核心組成

該系統主要由硬件和軟件兩大部分構成，各單元協同工作，確保打標過程的精準與可靠。

1. 硬件系統集成：

打標主機： 核心為工業級激光打標機（如光纖激光器、CO2激光器等，根據材料選擇），具備高速度、高精度、長壽命的特點。

飛行打標振鏡系統： 這是實現“飛行”打標的關鍵部件。通過控制鏡片偏轉，使激光光束在產品表面進行高速矢量運動，補償產品移動速度，實現動態對標。

高精度編碼器： 安裝于輸送線上，實時檢測流水線的運行速度，并將脈沖信號同步傳輸給打標控制系統，確保打標內容與產品位置嚴格同步。

工業PC與運動控制卡： 作為系統大腦，負責接收編碼器信號、處理打標軟件指令，并精確控制振鏡和激光器的協同動作。

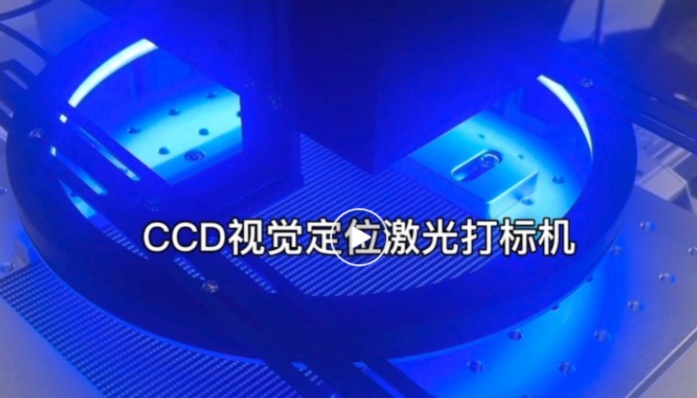

視覺定位系統（可選，推薦）： 集成工業相機，用于精確定位產品上的打標區域。尤其適用于產品在流水線上位置有微小偏差的場景，相機先拍照定位，系統進行坐標補償后再打標，確保標識位置的一致性。

輸送線體： 皮帶線、鏈板線或滾筒線等，需保證運行平穩、速度恒定。

傳感器組： 包括光電傳感器或接近開關，用于檢測產品到位，觸發整個打標流程。

2. 軟件系統集成：

專用飛行打標控制軟件： 提供友好的操作界面，支持文本、序列號、日期時間、一維碼、二維碼、數據庫連接等多種打標內容編輯。核心功能是建立編碼器脈沖與打標位置的數學映射關系，實現速度同步。

通信接口： 具備豐富的通信能力，如TCP/IP、RS232、Profinet、EtherCAT等，可與上層MES（制造執行系統）、ERP（企業資源計劃）系統無縫集成，實時接收打標數據，實現產品信息的全流程可追溯。

數據庫連接模塊： 能夠直接從SQL Server、Oracle等數據庫中調用變量數據（如產品序列號、批次信息），實現一物一碼的精準賦碼。

三、 系統工作流程

1. 觸發檢測： 產品隨流水線移動，經過起始端的光電傳感器時，傳感器發出“產品到位”信號。

2. 速度同步： 編碼器持續將流水線的實時線速度轉化為脈沖信號，傳送至控制卡。

3. 精確定位（若配備視覺系統）： 產品到達相機下方，相機快速拍照，識別產品實際位置，并將位置偏移量發送給打標控制系統。

4. 動態打標： 控制卡綜合處理傳感器信號、編碼器速度信號和視覺定位補償數據，控制激光器和振鏡系統動作。激光光束在移動的產品表面“飛行”打標，精確生成預設的標識內容。

5. 完成與反饋： 打標完成后，系統可向上位機發送“打標完成”信號，并可集成讀碼器進行打標質量驗證，確保標識的清晰、可讀。

四、 方案核心優勢

極致高效： 消除生產線停頓時間，實現7x24小時連續不間斷打標，產能提升顯著。

高精度與一致性： 結合編碼器同步和視覺補償技術，標識位置精準，內容清晰一致，良品率高。

高度柔性化： 軟件可靈活編輯打標內容，輕松應對不同產品、不同批次的換產需求。

強大的可追溯性： 與MES/ERP集成，賦予每個產品唯一的“身份ID”（如二維碼），實現從原材料到成品的全生命周期管理。

降低人工成本： 全自動化操作，減少人工干預，降低人力成本和人為錯誤風險。

可靠性高： 采用工業級組件，系統穩定耐用，適合惡劣的工業環境。

五、 總結

本流水線飛行打標系統集成方案，通過硬件與軟件的深度集成，構建了一個智能化、自動化的標識中心。它不僅是簡單的打標設備，更是企業實現數字化工廠、智能制造和精細化管理的關鍵一環，能夠有效幫助客戶提升產品質量、優化生產流程、增強市場競爭力。
